概 述
ST3100多路智能温度变送器是一种带有微处理器的全数字化、智能化、总线制的温度测量仪表，是一个完整的小型数据采集处理系统， 可同时测量4路(点)温度数据。变送器采用总线制、Modbus协议、 485输出接口，可以在现场总线上多支并联使用。它是由4个温度探头、电路及壳体等组成。
用 途
用于多点温度的同时测量，可广泛应用于石油、化工、 冶金、电力、轻工、纺织、建材、水文、地质以及其它行业的温度测量。特别适合以下特殊场所的温度连续测量:
◆ 石油、化工行业的储气罐、储油罐内的多点温度同时连续的监测；
◆ 制酒、制糖行业的反应釜、发酵罐、储酒罐等密闭空间的多点温度同时连续的监测；
◆ 食品仓储、物流仓库等封闭空间内的多点温度同时连续的监测；
◆ 养殖行业的禽类孵化间的多点温度同时连续的监测；
◆ 其它对温度、温差控制要求严格的行业。
工作原理
变送器出厂前，使用专用的标定软件对变送器施加标准温度来准确标定，形成温度修正系数并存储到变送器的存贮器内。现场测量时根据变送器实测的环境温度数据，通过复杂的温漂补偿算法，自动计算出正确的实际温度示值并通过485接口输出。 从原理和设计上消除了温度漂移现象。
功能特点
◆ 多路(点)智能温度变送器可同时对1～4点的温度进行连续的测量，其安装尺寸可根据用户的需要来设计制造。
◆ 多路(点)智能温度变送器具有多种当地实时显示功能：循环显示1～4点的温度；显示1～4点的平均温度。
◆ 多路(点)智能温度变送器具有多种输出方式：可同时输出4路温度数据，可选择输出其中1路温度、最高温度、最低温度或平均温度。
◆ 变送器采用总线制、Modbus协议、RS485接口输出，可以在现场总线上多支并联使用。省去了像4～20mA常规变送器每一支必须单独连线的众多麻烦。变送器输出信号不用经过采集板转换，直接连到PLC或计算机串口上即可使用。在大规模的生产过程控制项目中节约了大量电缆，降低了项目成本。
◆ 变送器具有全量程温度补偿和非线性补偿功能。在补偿温度范围内的任何环境温度下使用，均能保证变送器的测量精度。特别适合野外环境以及温差变化较大的恶劣环境下的现场使用。
◆ 变送器是通过严格的工艺流程生产的高可靠性产品，可保证变送器长期稳定的工作；由于采用了高性能的总线接口电路，确保现场总线多支变送器可靠并联使用。
◆ 变送器具有仪器设备的型号、编号、ID号、通讯波特率、阻尼系数、修正系数以及温度计量单位等出厂参数的存储功能，具有对供电电压、传感器、温度标定参数以及CPU等故障自诊断功能。
◆ 在中控室通过现场总线，可以直接对连接在节点上的变送器进行参数的设置更改和故障的自诊断，实现对变送器的远程操作。
技术指标
◆ 被测介质：液体、气体、蒸汽；
◆ 温度测量范围：-50～200℃(可选)；
◆ 温度测量精度：±0.5℃、±1℃；
◆ 环境温度：-30～70℃（本质安全型）、 -40～125℃（可选，非本质安全型)；
◆ 温度补偿范围：-50～200℃（可选）；
◆ 供电范围：DC5～24V；
◆ 工作电流：≤15mA；
◆ 输出接口：RS485；
◆ 通讯波特率：1200～38400 bps；
◆ 液晶显示：5位数字显示；
◆ 温度传感器的机械连接：M16×1.5；
◆ 引线方式:电缆压线引出、防水插头连接或根据用户需要配置；
◆ 防爆型产品：符合GB3836.4-2000标准，防爆标志：ExiaⅡCT4。
安装尺寸
ST3100 多路(点)智能温度变送器，其温度探头标准配置的安装尺寸如图所示，也可根据用户的不同需要设计制造，其仪表外壳可选择不同的安装形式：
柜装插壳：48×96×65mm；
防水挂壁(塑料)：120×80×65mm；
防水挂壁(铝合金)：176×96×51mm。

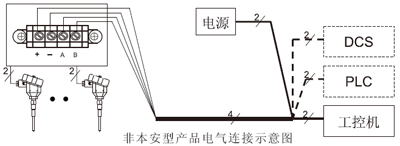

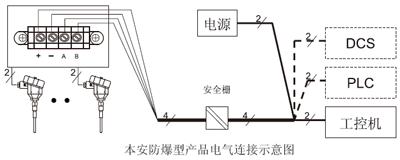

电气连接
变送器与外部电缆的连接，可通过电缆压线引出、防水插头连接或根据用户需要配置。电缆压线引出导线定义：
黄色导线：RS485(A) 兰色导线：RS485(B)
红色导线：电源正极(﹢) 黑色导线：电源负极(﹣)

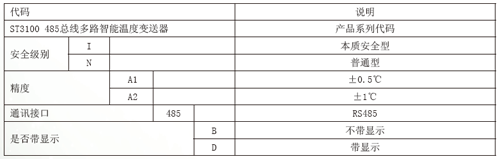

选型指南
选型提示
◆ 多路智能温度变送器同时最多可测4个点的温度，用户选型时请注明需要温度探头的数量；仪表外壳有三种不同的安装形式，请选择并注明。
◆ 选型时请在订单上注明温度量程和温度补偿范围。
◆ 温度变送器与外部电路的连接，标准配置为电缆压线引出方式，如需要其它的连接方式，订购产品时请在合同中注明。
◆ 温度变送器出厂的标准配置：温度探头不承受压力，其探头的长度为55mm，直径6mm，与管路的机械连接M16×1.5外螺纹。如用户对温度变送器的技术参数有特殊要求，请事先与我公司联系并在订单上注明。
