概述
　　SFT1000 总线智能流量变送器是一种带有微处理器的全数字化、智能化的流量测量仪表，传感器具有精度高，重复性好，寿命长、操作简单等特点。由涡轮流量传感器、运算放大器、CPU微处理器、输出接口、液晶显示器、电源及保护电路等组成。可广泛应用于石油、化工、冶金、造纸、供水等行业测量液体的瞬时流量和累计流量。
　　根据用户的不同要求， SFT1000 总线流量变送器可提供485总线接口输出、CAN总线接口输出的流量变送器。总线流量变送器可以在一条现场总线上多支并联使用，省去了像4～20mA模拟变送器每一支必须单独连线的众多麻烦，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

工作原理
　　SFT1000 总线智能流量变送器采用涡轮传感器，当有流体流经涡轮并使其转动时，传感器输出脉冲信号，传感器输出的脉冲频率与流经涡轮的流体速度成正比。传感器输出的脉冲信号经过运放整形后送给CPU处理并远传至显示仪表，显示出液体的瞬时流量和累计流量。变送器采用双CPU，分别进行采集、计算和通讯。采集所得累计流量存在存储器内，在没有供电的 情况下，存储的数据不丢失，当变送器没有外供电时自动切换由电池供电，从而保证了流量变送器的高可靠性。

特点
　　◆　具有较高的抗电磁干扰和抗震动能力，性能可靠、工作寿命长。
　　◆　采用1Cr18Ni9Ti全不锈钢结构(涡轮采用2Cr13)，防腐蚀性能好。采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作，容易维修。
　　◆　仪表采用模块化设计，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单。
　　◆　总线流量变送器有外电时，通过外电通讯；无外电时，可通过变送器自带电池通讯工作并显示。
　　◆　内部采用双CPU通讯，采集更可靠。
　　◆　在一条总线上可同时并联多只使用。
　　◆　电路设计采用低功耗技术，省电，电池可长时间连续工作。
　　◆　具有仪器设备的型号、编号、ID号、通讯波特率、修正系数以及计量单位的存储功能，具有对供电电压、修正系数及CPU 等故障自诊断功能。

技术指标
　　◆　瞬时流量测量范围：0.04～800m³/h(可选)。
　　◆　流量精度：0.5%F.S.、1.0%F.S.、2.0%F.S.、2.5%F.S.(可选)
　　◆　最大工作压力：2.5～35MPa(可选)。
　　◆　环境温度：-30～70℃(本质安全型)、-40～125℃可选(非本质安全型)
　　◆　介质温度：-20～120℃(可选)。
　　◆　测量液体粘度系数：工作温度下粘度小于5×10-6 m2/s的介质，
　　◆　对于粘度大于5×10-6 m2/s的液体，要对传感器进行实液标定后使用。
　　◆　范围度：小口径1:6，中大口径1:10。
　　◆　RS485输出接口：供电电压DC5～24V(本质安全型变送器必须配接取得防爆合格证的安全栅，方可与二次仪表连接)；最大工作电流＜15mA；通讯波特率1200～38400 bps。
　　◆　CAN输出接口：供电电压DC5～24V(本质安全型变送器必须配接取得防爆合格证的安全栅，方可与二次仪表连接)；最大工作电流＜25mA；通讯波特率：125～500Kbps。
　　◆　防爆型产品：符合GB3836.4-2000标准，防爆标志ExiaⅡCT4。

结构材料
　　法兰卡装：不锈钢1Cr18Ni9Ti;
　　涡轮：2Cr13;
　　壳体：铝合金。

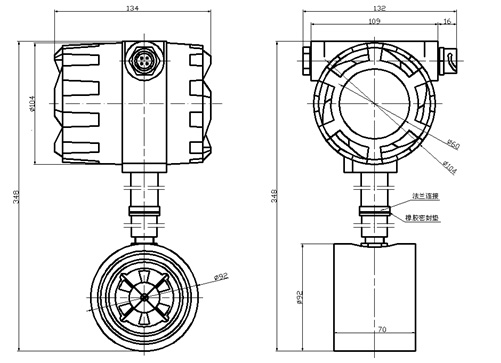

外形尺寸

电气连接
　　RS485总线接口输出、CAN总线接口输出的流量变送器与外部电缆连接，可通过电缆压线引出、防水插头连接或根据用户需要配置。电缆压线引出导线定义：
　　　黄色导线：RS485(A)或CAN(H)   　　蓝色导线：RS485(B)或CAN(L)
　　　红色导线：电源正极（+）　　　　　　 黑色导线：电源负极（-）

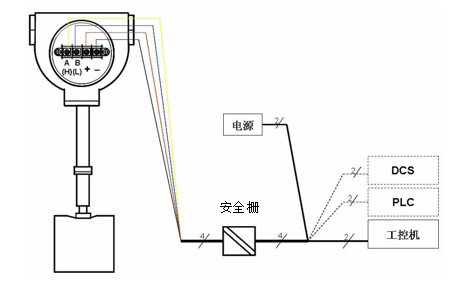

本安防爆型产品电气连接示意图

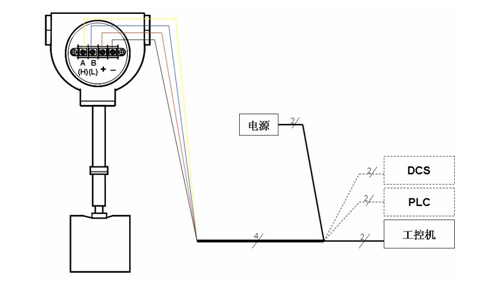

非本安防爆型产品电气连接示意图

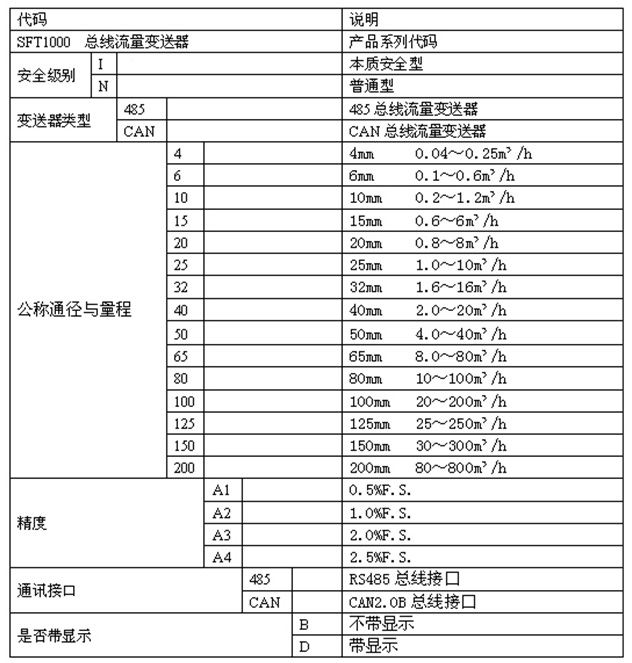

选型指南

选型提示
　　◆　用户选型时请在订单上注明通径与量程。
　　◆　总线流量变送器与外部电缆的连接，标准配置为电缆压线引出方式，如需要其它连接方式，订购产品时请在合同中注明。
　　◆　对流量变送器的技术参数有特殊要求，请事先与我公司联系。
