概 述
　　SL1100M 存储式智能液位变送器是一种带有微处理器的全数字化、智能化的液位测量仪表，是一个完整的小型数据采集处理系统。它是由投入式液位传感器和通气电缆、运算放大器、AD转换电路、CPU微处理器、补偿温度传感器、液晶显示器、内置电池、数据存储卡、专用读卡器以及软件等组成。　　

  用 途　　
　　根据用户的不同要求，SP3000 485总线智能压力变送器可提供通用型、负压型、超高压型、本质安全防爆型、带当地显示等多种型号的产品。可广泛应用于石油、化工、冶金、电力、轻工、纺织、建材、水文、地质等多种行业的过程控制和压力测量。SP3000 485总线智能压力变送器是常规模拟变送器的理想替代产品。　　　　　
　　◆ 适用于野外环境或温差变化较大的恶劣环境下的水位或液位的连续监测；
　　◆ 适用于地质环境、城市地下水位的连续监测；
　　◆ 适用于地处偏远、无人值守的地热井、给排水井、水厂、水库以及江河湖泊的水位的长时间连续监测；
　　◆ 适用于无外接电源供电场所的水位或液位的连续监测。

  原 理
　　变送器出厂前，使用专用的标定软件对液位变送器进行刻度，形成温漂修正系数并存储到变送器的存贮器内。现场测量时，根据变送器实测的环境温度数据，通过复杂的温漂补偿算法，自动计算出正确的实际液位示值并自动存储在数据存储卡内。需要数据时，拔出数据存贮卡，读取回放到计算机内，形成液位数据曲线。
功能特点　
　　◆ 存储式液位变送器具有全量程温度补偿和非线性补偿功能。在补偿温度范围内的任何环境温度下使用，均能保证变送器的测量精度。
　　◆ 变送器操作简单、使用方便。在现场测量过程中需要数据时，拔出数据存储卡读取回放到计算机内即可。该功能特别适合地处偏远、无人值守的野外环境下的液位或水位的连续测量。

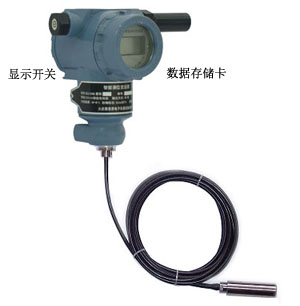

　　◆ 变送器具有多种当地显示方式和显示模式。显示模式下，变送器的液晶显示器实时显示当前液位；不显模式下，按变送器上的显示开关，可依次显示当前的液位和当前的电池电压；自检模式下，变送器依次显示当前日期、时间、液位、温度及电池电压。
　　◆ 变送器不需要外接电源，采用内置可充电电池供电，超低功耗、省电。充满电后可连续工作一年以上。
　　◆ 变送器的软件功能强大，具有存储间隔设置、数据回放、数据处理、数据曲线显示、多种形式的数据筛选、报告文件的打印输出等多种功能。


  技术指标
　　◆ 量程：1～250m(可选)；
　　◆ 精度：0.25%F.S.；
　　◆ 工作温度：-20～85℃；
　　◆ 存贮容量：4M(40万组数据点)、8M(80万组数据点)；
　　◆ 存数周期：1秒～24小时(可设置)；
　　◆ 供电电池：DC3.6V、2200mAh充电电池组；
　　◆ 电池工作时间：一次充满电后可连续工作一年以上；
　　◆ 液晶显示：5位数字显示；
　　◆ 投入式探头尺寸：∮25.4×350mm。


  结构材料
　　◆ 变送器壳体：铝合金，密封防水。
　　◆ 投入式探头：传感器膜片：不锈钢316L；
　　                      传感器外壳：不锈钢1Cr18Ni9Ti；
　　                      密封胶套：氟橡胶。
　　◆ 电缆：聚乙烯通气电缆。

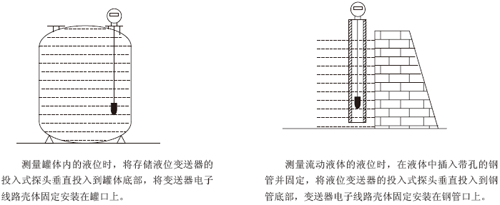

  现场安装示意图
