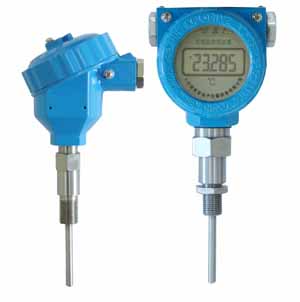

概 述
    ST4000 CAN总线智能温度变送器是一种带有微处理器的全数字化、智能化、总线制的温度测量仪表，是一个完整的小型数据采集处理系统。变送器采用总线制、 CAN2.0B 通讯接口，可以在现场总线上多支并联使用。它是由高精度温度传感器、运算放大器、AD转换电路、 CPU微处理器、补偿温度传感器、CAN总线接口、电源及保护电路等组成。

  用 途
    根据用户的不同要求，ST4000 CAN总线智能温度变送器可提供通用型、本安防爆型、当地显示型等多种型号的产品。可广泛应用于石油、化工、冶金、电力、轻工、纺织、建材、水文、地质勘察等行业的过程控制和温度的测量。ST4000 CAN总线智能温度变送器以其高可靠性著称，在各个工业过程控制中有了广泛的应用，是常规模拟变送器的理想替代产品。

  工作原理
    变送器出厂前，使用专用的标定软件对变送器施加标准温度来准确标定，形成温度修正系数并存储到变送器的存贮器内。现场测量时根据变送器实测的环境温度数据，通过复杂的温漂补偿算法，自动计算出正确的实际温度示值并通过CAN总线接口输出。从原理和设计上消除了温度漂移现象。

  功能特点
    ◆ 变送器采用总线制、CAN2.0B 通讯接口；变送器具有多主控制和超强的抗干扰能力，数据传输距离远、传输速率快；变送器具有可靠的错误处理和检测机制。
    ◆ 变送器是通过严格的工艺流程生产的高可靠性产品，可保证变送器长期稳定的工作；由于采用了高性能的总线接口电路，确保现场总线多支变送器可靠并联使用。
    ◆ 变送器具有全量程温度补偿和非线性补偿功能。在补偿温度范围内的任何环境温度下使用，均能保证变送器的测量精度。特别适合野外环境以及温差变化较大的恶劣环境下的现场使用。
    ◆ 变送器具有仪器设备的型号、编号、ID号、通讯波特率、阻尼系数、修正系数以及温度计量单位等出厂参数的存储功能，具有对供电电压、传感器、温度标定参数以及CPU等故障自诊断功能。
    ◆ 在中控室通过现场总线，可以直接对连接在节点上的变送器进行参数的设置更改和故障的自诊断，实现对变送器的远程操作。

  技术指标
    ◆ 被测介质：液体、气体、蒸汽；
    ◆ 温度测量范围：-50～200℃(可选)；
    ◆ 温度测量精度：±0.5℃、±1℃；
    ◆ 环境温度：-30～70℃(本质安全型)、-40～125℃(可选,非本质安全型)；
    ◆ 温度补偿范围：-50～200℃(可选)；
    ◆ 供电电压：DC5～24V；
    ◆ 工作电流：≤20mA；
    ◆ 通讯接口：CAN2.0B 总线接口；
    ◆ 通讯波特率：5Kbps～1Mbps；
    ◆ 液晶显示：5位数字显示；
    ◆ 机械连接：M16×1.5；
    ◆ 引线方式：电缆压线引出、防水插头连接或根据用户需要配接；
    ◆ 防爆型产品：符合GB3836.4-2000标准，防爆标志：ExiaⅡCT4。

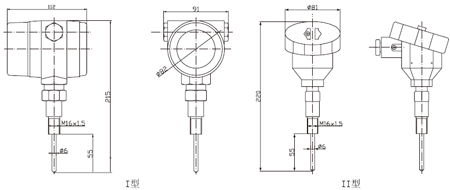

  外形尺寸

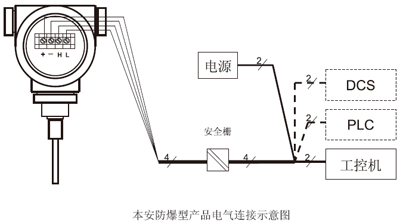

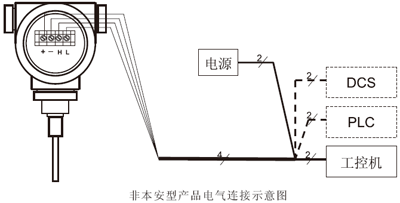

  电气连接
    变送器与外部电缆的连接，可通过电缆压线引出、防水插头连接或根据用户需要配置。电缆压线引出导线定义：
    黄色导线：CAN-H              兰色导线：CAN-L
    红色导线：电源正极(﹢)       黑色导线：电源负极(﹣)

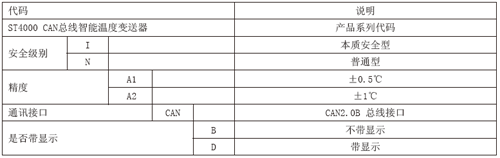

  选型指南

  选型提示
    ◆ 用户选型时请在订单上注明温度量程和温度补偿范围；
    ◆ 温度变送器与外部电缆的连接，标准配置为电缆压线引出方式，如需要其它的连接方式，订购产品时请在合同中注明；
    ◆ 温度变送器出厂的标准配置：温度探头不承受压力，其探头的长度为55mm，直径6mm，与管路的机械连接M16×1.5外螺纹。如用户对温度变送器的技术参数有特殊要求，请事先与我公司联系并在订单上注明。
