系统概述


    随着油田工艺技术的不断发展和完善，传统的人工抄表和人传车送的工作方式，已远远满足不了现场资料录取的需要。为了准确地录取现场资料，实现自动化地面计量；为了及时快速地传递资料,  提高现场资料传递的实时性和连续性，采用了现场数据采集网络系统。

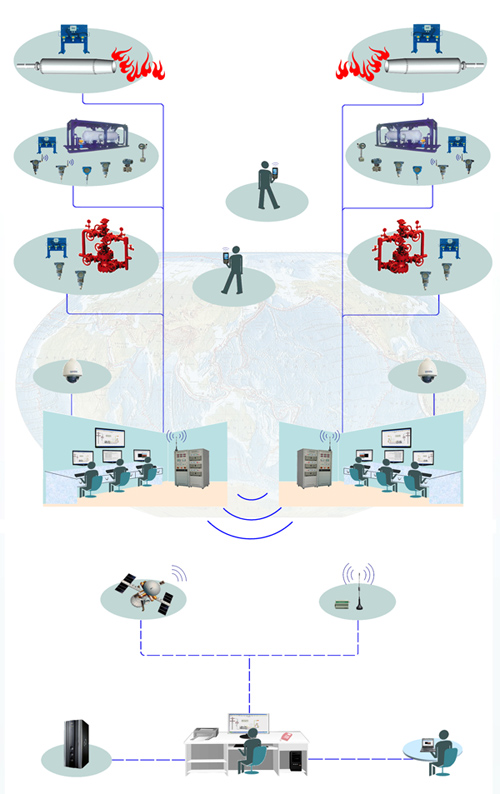

    现场数据采集网络系统，就是在前线施工现场装备现场数据采集仪，实现现场各类资料数据的自动采集和录入；前线分站与基地总站之间通过无线网络传输系统(GPRS、CDMA、3G、卫星)将现场数据采集仪自动采集和录入的现场数据实时传输到基地总站；基地总站利用专用服务器、因特网、局域网与网络终端连接，系统上实现现场资料采集的无线网络和基地有线网络的结合，从而形成现场数据采集网络系统。

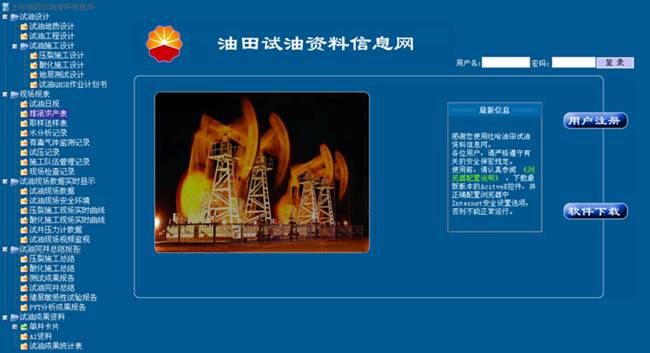

    现场数据采集仪自动采集和录入的数据，通过无线网络传输系统传输到基地总站服务器上。总站服务器上有服务器专用软件、有网站软件，网络内的授权终端可以通过网站，浏览享受服务。无论是业务管理人员、技术管理人员还是生产指挥人员，只要你在因特网或局域网内，只要你有授权，你就可以在办公室、家里或异地，通过连网计算机，以浏览网页的方式随时了解和掌握前线施工现场的各种资料数据。

      网络系统构成

前线分站


　　前线分站，也就是现场数据采集系统，由现场数据采集仪、总线电缆、智能变送器、智能流量仪表、视频摄像机、无线网络传输系统及系统软件等组成。
　　现场数据采集系统，基于现场总线技术，利用总线智能变送器、智能流量仪表、视频摄像机等电子仪器仪表，结合计算机技术和先进的数据采集软件，实现现场数据的自动采集和录入。
　 ◆　现场主流程采集数据：井口、油嘴管汇、ESD、除砂器、计量罐、加热炉、三相分离器以及计量间、油气集输中转站等地面计量设备的压力、温度、油气水产量等上百个现场数据。
　 ◆　现场辅助流程采集数据：可以包括多个监测模块。大气安全环境监控模块可实时监测井场空气中的硫化氢、二氧化碳、可燃气体等有毒有害气体并超限报警；硫化氢、二氧化碳在线监测模块可实时监测地面流程管内的硫化氢、二氧化碳含量并超限报警；井内出砂监测模块可实时监测井内出砂情况；设备监控模块可监测井场设备的压力、温度和其它参数。辅助流程数据采集共能采集几十个现场数据。
　 ◆　现场视频图象：4 路视频监控。
　 ◆　无线网络传输：数据采集仪自动采集和录入的数据，可通过无线远程传输系统实时传输到基地总站，在基地总站系统上发布。

基地总站

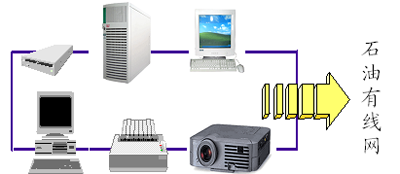

　　基地总站由宽带因特网、局域网、硬件防火墙、网络数据交换机、总站服务器、网站服务器、网络终端机、UPS以及总站服务器软件、网站软件、网络终端软件等组成。

　　总站软件包由主流程数据采集数据库、辅助流程数据采集数据库、现场视频数据库、现场其它资料数据库、数据库管理软件、服务器网站软件、网络终端软件等组成 。
