概述

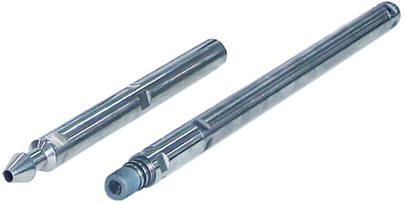

　　煤层气田及地热井的开采，往往要借助电潜泵来降低井内液面，同时也要长期监测煤层气井、地热井的压力、温度的变化情况。常规的压力计由于受电潜泵变频电机或其它电磁场的干扰，对井下压力温度或电潜泵的沉没深度测量不准，起不到监测的作用，更不能为长期、合理的开采提供科学的依据。为了解决这些问题，根据我公司多年来在井下压力计设计制造方面积累的丰富经验和雄厚的技术实力，结合现场的使用环境和具体工矿，专门开发生产了适合煤层气田及地热井现场使用的SEI-2125SA抗干扰数字直读电子压力计。

用途

   ◆ 数字压力计适用于随电潜泵管柱一起下井的现场工矿，用以实时监测煤层气井、地热井的井底压力和井底温度，也可以实时监测电潜泵的沉没深度。
   ◆ 数字直读压力计适用于油田油、气、水井的井底压力和井底温度的地面实时监测。

特点

   ◆ 压力计抗电磁干扰。数字直读压力计把传统的模拟信号传输变成了先进的数字信号传输，从原理和设计上做到了抗电磁场的干扰，特别能抵抗电潜泵变频电机的干扰。
   ◆ 压力计采用数字通讯技术。数字直读压力计采用Modbus 通讯协议、485数字输出接口，地面不需要其它的数据转换接口设备，只需要将铠装电缆的地面端通过RS485/232模块直接连接到计算机串口上，即可完成对井下压力、温度或电潜泵的沉没深度的实时监控。
   ◆ 压力计采用冗余技术及其它特殊工艺技术，确保压力计在井下工作的高可靠性。压力计的电路采用双电路系统，在井下工作时如果电路出现问题，地面可以控制并自动切换到备用电路继续工作；压力计所使用的器件，全部采用特殊的工艺技术筛选；压力计的电缆密封器采用特殊工艺制作，保证长时间的良好密封。全新的设计理念、先进的工艺技术以及优良的元器件，保证了压力计的高可靠性和长期工作的稳定性。压力计一次下井可以在井下工作至少一年以上。
   ◆ 压力计量程比大。数字直读压力计的量程比大，测量范围宽，不但能测高压，而且还适合测低压。

系统组成


   ◆ 井下仪器：数字直读电子压力计、电缆密封器；
   ◆ 配套设备：4芯 5.6mm 油井铠装电缆、计算机、直流供电电源。


技术指标

   ◆ 工作压力：0～10MPa；
   ◆ 压力准确度：0.2%F.S.
   ◆ 压力分辨率：0.002%F.S.
   ◆ 温度测量范围：-25～125℃
   ◆ 温度误差：＜±0.05
   ◆ 温度分辨率：0.01℃
   ◆ 采样速率：1s
   ◆ 井下工作时间：1年以上
   ◆ 仪器供电：DC12V
   ◆ 外型尺寸：∮25.4mm×627mm.


软件功能

   ◆ 地面对井下仪器的操作：压力计在井下工作过程中，如果正在工作的电路系统出现故障，地面可通过软件将压力计切换到备用电路系统继续工作，保证了压力计资料录取的完整性和连续性。
   ◆ 报警设置：在软件中可对压力计的上、下限压力进行报警设置， 当井下压力超过设置上限压力或低于设置下限压力时，系统会实 时报警。
   ◆ 实时采集：井下压力计通过电缆与计算机联机后，可实时采集、 实时存储井下压力温度数据。
   ◆ 实时显示：实时数据显示、实时曲线显示，历史数据显示、历 史曲线显示。
   ◆ 复阅数据曲线：可以查看数据及曲线；曲线任意放大；数据多种方式筛选。
   ◆ 文件转换：可选择多种格式文件输出。
   ◆ 数据曲线打印：数据打印，任意段曲线打印。
