1、系统简介

      井场大气安全环境监控系统，就是采用先进的现场总线技术，利用多种智能化、数字化、网络化、总线制的仪器仪表，结合先进的采集监控软件，高度集成为一套完整的井场安全监控网络。通过对井场有毒有害气体的实时监测，提前为现场人员安全预警，为现场人身安全、设备安全等提供保障。

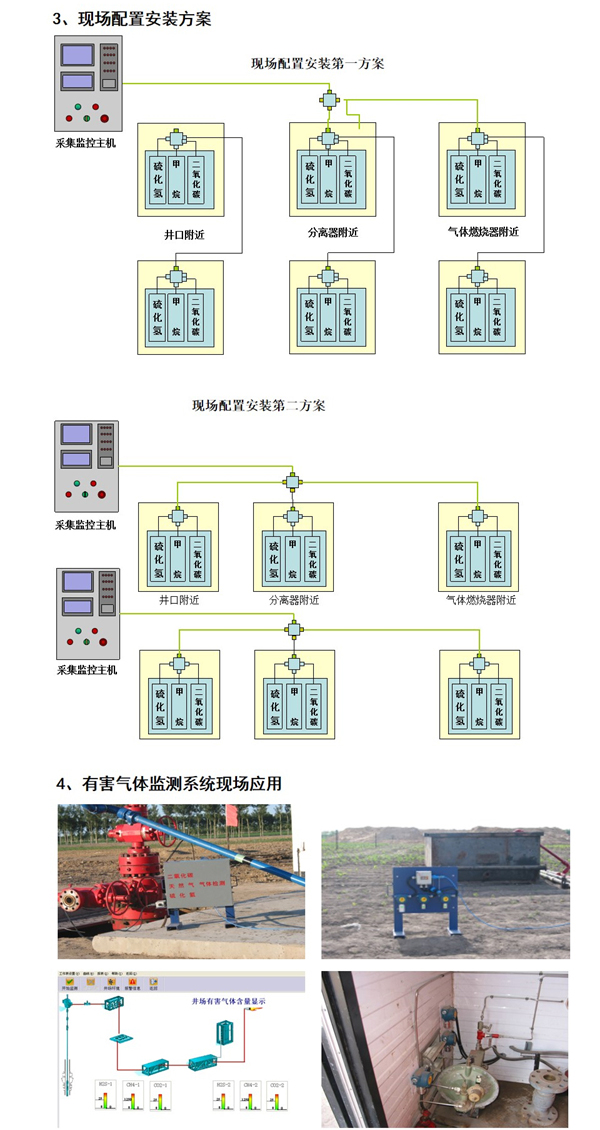

    在安全监控主机上，通过现场总线，插接上（H2S、CO2、CH4）变送器，可实时对井场大气中的硫化氢、二氧化碳、甲烷等有害气体进行监测，并超限实时报警。为了现场安装连接方便，可将（H2S、CO2、CH4）变送器集成固定安装在同一支架上，支架可分别放置在有毒有害气体容易泄漏的地方，如井口、分离器及管线气液出口附近等。

2、系统组成及主要技术参数

    系统由现场数据采集箱、现场监测模块、数据采集软件包、数据采集现场总线电缆箱总成以及（H2S、CO2、CH4）变送器等组成。

2.1、有害气体（H2S）探测器

u 检测原理: 电化学式；

u 测量范围: 0～100/500/1000ppm；

u 精度: ±2%FS ；

u 响应时间: ≤60秒；

u 恢复时间: ≤60；

u 防爆标志: ExdⅡCT6 Gb；

u 防护等级: IP66；

u 工作温度: -40℃～+70℃(按电化学传感器适用温度而定；

u 相对湿度: 0～95%RH；

u 使用寿命：产品出厂开始,连续使用可达18个月，不连续使用每3个月至少通电1小时，6个月不通电，探测器可能失效，不能再使用。

2.2、有害气体（CO2）探测器

u 检测原理:红外线；

u 测量范围: 5000PPM ；

u 精度: ±2%FS；

u 响应时间: ≤60秒；

u 恢复时间: ≤60秒；

u 防爆标志: ExdⅡCT6 Gb；

u 防护等级: IP66；

u 工作温度: -40℃～+70℃；

u 相对湿度: 0～95%RH；

u 使用寿命：产品出厂开始,连续使用可达24个月。

2.3、可燃气体（CH4）探测器

u 检测原理: 催化燃烧式；

u 测量范围: 0～100%LEL,0～100%Vol；

u 精    度: ±2%FS；

u 响应时间: ≤30秒；

u 恢复时间: ≤30秒；

u 防爆标志: ExdⅡCT6 Gb；

u 防护等级: IP66；

u 工作温度: -40℃～+70℃；

u 相对湿度: 0～95%RH；

u 使用寿命：出厂开始2年。
